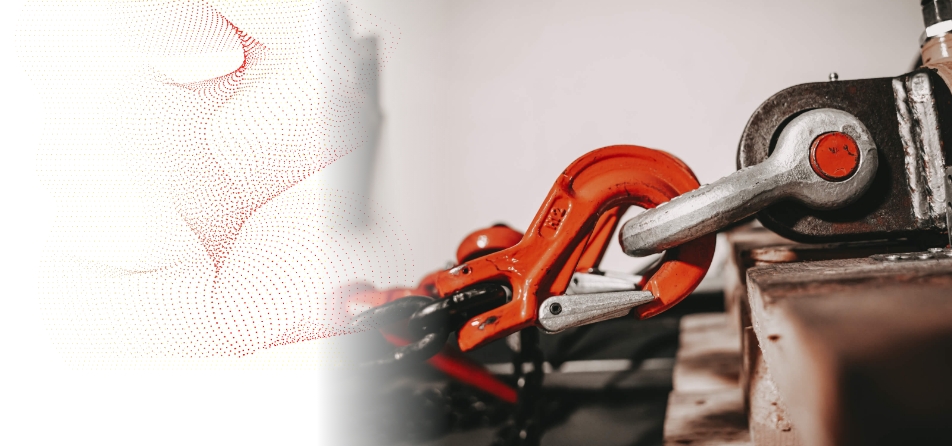

Schäkel - Anschlagmittel als Verbindung zwischen Hebevorrichtung und Last

Schäkel

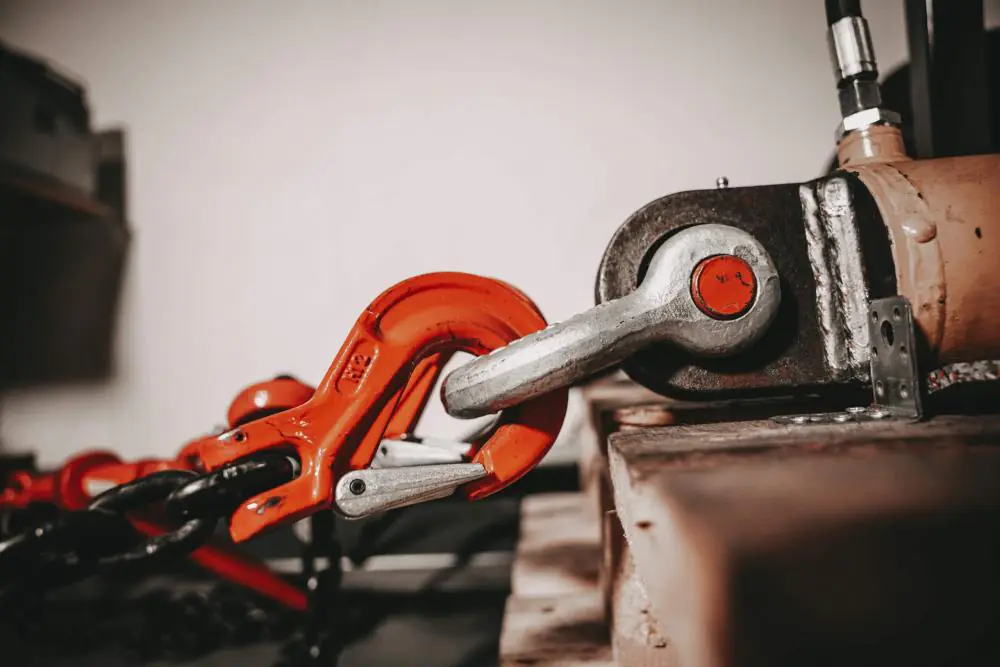

Gemäß der Maschinenrichtlinie 2006/42/EG sowie der ergänzenden Richtlinie 98/37/EG sind Schäkel, wie auch Ösenhaken, Ringe und Ösenschrauben Anschlagmittel und somit Lastaufnahmeeinrichtungen, die zur Bildung bzw. Verwendung einer Schlinge dienen. Die Form eines Schäkels, der umgangssprachlich auch als Kuhmaul oder Schäkelhaken bezeichnet wird, ist U-förmig mit einem Bolzen als verschließbarer Bügel. Häufig werden die Bolzen mit einer Mutter gesichert. Sie sind meist aus Stahl oder Edelstahl. Schäkel bestehen aus zwei Einzeltrennteilen und dienen als Anschlagmittel. Sie verbinden die Leisten mit der Hebevorrichtung, weshalb Sie sehr robust sein müssen, da an diesem kleinen Verbindungsteil hohe Gewichte bewegt werden. Sie lassen sich schnell entfernen, wodurch bei Hebevorgängen viel Zeit gespart wird. Bei der Bewegung schwerer Lasten kommt es auf die richtigen Hebezeuge und Anschlagmittel an. Ohne robuste Anschlagmittel wäre ein schnelles und problemloses Heben nicht möglich.

Die Europäische Norm für Schäkel als Anschlagmittel

Das Heben und der Transport schwerer Lasten bergen im Alltag zahlreiche Gefahren für das Verladepersonal, aber auch für die Umwelt und im Straßenverkehr. Aus diesen Grunde wurden Normen und Verordnungen erlassen, die genau beschreiben, welche Mittel und Hilfsmittel und in welcher Art und Weise sie in der Logistik verwendet werden dürfen. Die wichtigste Norm, welche für die Verwendung dieser Hilfsmittel zur Ladungssicherung zu tragen kommt, ist die Europäische Norm DIN EN 13889 „Geschmiedete Schäkel für allgemeine Hebezwecke“. Diese beschreibt detailliert die Anforderungen, die diese hinsichtlich des Materials und der Herstellungsgüter erfüllen müssen, aber auch die Gefahren, die von minderwertigen Produkten ausgehen können.

Deutsche Normen

Grundsätzlich werden Schäkel hinsichtlich ihrer Bauweise und Abmessungen voneinander unterschieden. Die deutsche Norm DIN 82101 gilt für gerade Varianten und unterteilt diese in drei verschiedene Bauformen: Form A mit Augbolzen, Form B mit Schlitzbolzen, Form C mit Bolzen, Mutter und Splint. Die deutsche Norm 82016 gilt für das geschweifte Kuhmaul, welches wiederum in zwei Bauformen unterteilt wird: Form A mit in das Schäkelauge geschraubtem Bolzen, Form B mit Bolzen und Mutter. Auch die geschwungene Bauform wird hinsichtlich ihrer Bauweise, ihrer Materialien, aus dem sie hergestellt wird, sowie hinsichtlich ihrer Abmessungen voneinander unterschieden.

Die sichere und ordnungsgemäße Verwendung von Schäkeln

Neben der ordnungsgemäßen Produktion dieser Hilfsmittel, der korrekten Auswahl der Materialien, einer hohen Fertigungsqualität und einer ständigen Überprüfung der hergestellten Produkte ist deren ordnungsgemäße Verwendung von entscheidender Bedeutung für die Betriebssicherheit. Somit sind gut ausgebildete und vertrauenswürdige Mitarbeiter bei der Hebetechnik und Ladungssicherung einzusetzen, die die Normen, Richtlinien und Verwendungshinweise der Produkte kennen und beherzigen. Verwendete Schäkel müssen mindestens alle 6 Monate von einem Sachkundigen überprüft werden, wobei eine Sichtprüfung vor jedem Gebrauch durchgeführt werden sollte. Dabei ist darauf zu achten, dass sowohl der Bolzen als auch der Schäkelkörper nicht verdreht, verbogen oder übermäßig abgenutzt ist, beide Bauteile keine Kerben oder gar Risse aufweisen. Es werden nur Originalbolzen montiert. Sowohl Innen- als auch Außengewinde weisen keine Beschädigungen auf. Alle Markierungen und Einprägungen sind deutlich sichtbar. Beim Gebrauch ist außerdem darauf zu achten, dass die Bolzen korrekt eingeschraubt werden. Dabei liegen Bolzenbund und Mutter plan auf dem Schäkelauge und die Mutter ist mithilfe des Splints gesichert. Werden Schraubbolzen verwendet, muss das Gewinde die Gewindebohrung vollständig ausfüllen.

Baugrößen und Materialien

Im Wesentlichen unterscheiden sich Schäkel hinsichtlich ihrer Bauform, ihrer Nenngröße und ihrer Materialien voneinander. Diese Unterschiede bedingen hingegen die Einsatzgebiete, in denen sie benutzt werden dürfen. So können etwa unsere hochfesten Versionen, welche aus hochfestem Stahl hergestellt, feuerverzinkt und lackiert werden, bei geringerer Größe und geringerem Gewicht hohe Tragfähigkeiten erreichen. In unserem Shop können Sie hochfeste Versionen sogar mit einer Tragfähigkeit (Working Load Limit, WLL) bis 55.000 Kilogramm kaufen. Varianten aus Edelstahl eignen sich insbesondere für den Einsatz unter freiem Himmel, da sie nicht rosten. Anders als solche aus Metall werden Tauwerk-Schäkel aus Kunstfasertauwerk hergestellt. Mithilfe einer speziellen Spleiß- und Knottechnik lassen sich so Ausführungen herstellen, die bei gleichem Gewicht bis zu 12-mal fester sind als Stahl. Diese Softschäkel werden meist aus Dyneema hergestellt, einem Polyethylen-Faser. Wirbelschäkel bestehen aus zwei gegeneinander versetzten und mit einem Wirbelgelenk verbundenen Bauteilen. Diese Schäkelform wird benötigt, wenn etwa die Last während des Hebevorgangs gedreht werden muss.

Schäkel in unserem Shop

Unsere geraden Schäkelhaken (Parallelschäkel) mit Augbolzen erhalten Sie mit Tragfähigkeiten (WLL) von 1 bis 55 Tonnen. Sowohl Bügel als auch Bolzen werden aus hochfestem Stahl produziert. Beide Bauteile sind zusätzlich galvanisch verzinkt und lackiert. Sowohl Tragfähigkeit als auch Nenngröße sind dauerhaft, wodurch Verwechslungen im Logistikalltag vermieden werden. Diese Hilfsmittel können bei Temperaturen von -20°C bis +200°C eingesetzt werden, wobei beachtet werden muss, dass die Einsatztemperatur entscheidenden Einfluss auf die Tragfähigkeit hat. Die geschwungene Version, auch als Omegaschäkel bezeichnet, ist lieferbar mit Tragfähigkeiten von 750 Kilogramm bis 55 Tonnen erhältlich. Material und Kennzahlen sind identisch mit der geraden Version. Beide Varianten entsprechen sowohl der Maschinenrichtlinie 2006/42/EG als auch allen europäischen und deutschen Normen. Sie erhalten sie auf Anfrage auch mit durchgehendem Bolzen, Mutter und Splint. Die genauen Abmessungen erfragen Sie bitte bei unserer Servicehotline. Kaufen Sie geschweifte oder gerade Versionen, Bolzenschäkel, Schnappschäkel oder auch Schäkelhaken je nach Einsatzgebiet. Für extreme Gewichte gibt es besonders robuste Varianten. Und für den Einsatz im Freien bieten sich solche aus Edelstahl an, die nicht rosten und jeder Witterung trotzen.
